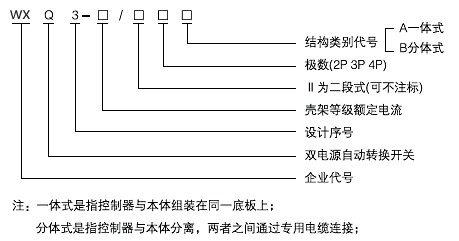

◎WXQ3系列产品控制部分额定工作电源均为AC220V；三极开关需按要求接入厂用及备用零线（N相）。属PC级二段式产品；WXQ3-125型有一体与分体型；WXQ3-400型只有分体型；WXQ3-125型辅助为无源输出；WXQ3-400型有一组有源输出；WXQ3-400型有一组有源及一组无源辅助；WXQ3-1250型只有三极的、辅助为一组无源输出；最大额定电流1250A，更大额定电流需求建议使用框架组合型ATS。

WXQ3-32(125)一体式接线原理图


WXQ3-400型接线原理图

WXQ3-1250型框架式接线原理图
